一、 平衡式泡沫比例混合装置概述
平衡式比例混合装置是向泡沫消防系统提供泡沫混合液的新型泡沫灭火装置。在灭火过程中，因其采用常压泡沫液储罐，泡沫液可以边使用边补充，从而保证了泡沫灭火系统的工作连续性，不会因为补充泡沫液而中断工作，影响灭火进程。因此平衡式泡沫比例混合装置被广泛用于石油化工、港口码头、油库、机场（库）、海上平台等大规模的泡沫消防系统。
二、 平衡式泡沫比例混合装置主要特点
１．通过平衡阀动态调节进入泡沫比例混合器的泡沫液量，保证了精确的混合比；
２．不锈钢泡沫液泵供给泡沫液，使得泡沫混合液工作压力和流量有较大的适应范围，不会因泡沫液的腐蚀而锈死；
３．常压、无囊泡沫液储罐，维护简便，可靠性高；
４．呼吸阀维持泡沫液储罐内外压力平衡；
5．安全阀紧急泄压保证装置管路安全；
6．装置适用于目前各类泡沫灭火剂（蛋白、氟蛋白、水成膜等）；
7．灭火过程中可以随时添加泡沫液，能更好的满足现代大型泡沫消防工程的需求；
8．装置采用自动/手动切换控制，操作简单
三、平衡式泡沫比例混合装置型号及技术参数
参数
型号
进出口通径(mm)
混合比(%)
工作压力(MPa)
压力损失(MPa)
流量范围(L/s)
使用温度(℃)
储罐容积 (m3)
PHP64
DN80
3或6
0.6～1.2
≤0.15
18～64
0~40
8~25
PHP100
DN100
60～100
PHP120
DN150
70～120
PHP150
DN150
100～150
PHP260
DN200
190～260
四、 平衡式泡沫比例混合装置工作原理
火情发生时，由泡沫液泵将储存在常压容器内的泡沫液注入平衡阀，经平衡阀的调节作用，泡沫液与比例混合器主管路压力水混合成一定比例的泡沫混合液。泡沫混合液被输送至泡沫产生器、泡沫枪、泡沫炮或其它泡沫设备，产生空气泡沫扑救甲、乙、丙类液体火灾。
平衡阀是该装置中一个重要组成部件，它根据系统水压和泡沫泵提供的泡沫液压力实际情况，动态的自动调整自身阀门打开的程度，以控制进入比例混合器的泡沫液流量，使得适量的泡沫液进入比例混合器与压力水混合，从而得到所需比例的泡沫混合溶液。
泡沫液泵有电机、水轮机或柴油机驱动等几种可选驱动方式。
五、 平衡式泡沫比例混合装置基本组成

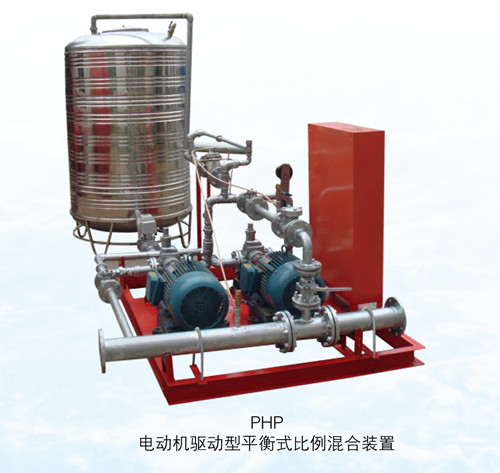

PHP型平衡式比例混合装置采用平衡压力式比例混合形式，主要由常压泡沫液贮罐、控制系统、泡沫泵组（由电机、水轮机、或柴油机驱动）、平衡阀、安全泄压阀、比例混合器、过滤器等相关组件和管路组成。
