泡沫产生器，又称空气泡沫产生器、泡沫发生器、泡沫产生器，是一种固定安装在油罐上，产生和喷射空气泡沫的灭火设备。当泡沫消防车固定消防泵供给的泡沫混合液流，经输送管道通过产生器时，形成空气泡沫，扑灭油类火灾。
供货时其喷管组只包括法兰、垫片、紧固件等，而喷管、弯头由用户自购并自行加工配制成喷管组。产生器应水平安装在储罐壁上部，不宜安装在储罐顶部。安装时罩板朝下，不宜侧装。用于外浮顶储罐时，应安装在储罐顶端的泡沫导流罩上。
安装产生器时在储罐壁的开孔，应保证储罐上部要保留有足够的空间，储存液体的液面要低于产生器进口，应在储存液面线以下，以免影响泡沫质量及泡沫形成，并防止液体从产生器口流出。
技术参数编辑
泡沫产生器一般有四种型号：PC-4，PC-8，PC-16，PC-24。
1、 具体技术参数如下：
① 型号 PC-4：工作压力为0.5MPa时，混全液为4升/秒，泡沫发生量为25升
② 型号 PC-8：工作压力为0.5MPa时，混全液为8升/秒，泡沫发生量为50升
③ 型号 PC-16：工作压力为0.5MPa时，混全液为16升/秒，泡沫发生量为100升
④ 型号PC-24：工作压力为0.5MPa时，混全液为24升/秒，泡沫发生量为150升
2、 工作压力范围0.2-0.5MPa。
3、 玻璃片在0.1-0.2MPa压力下被冲破。
主要性能编辑
表1
型号
工作压力
混合液量
空气泡沫量
（MPa）
（升/秒）
PC4
PC8
PC16
PC24
0.5
4
8
16
24
25
50
100
150
结构原理编辑

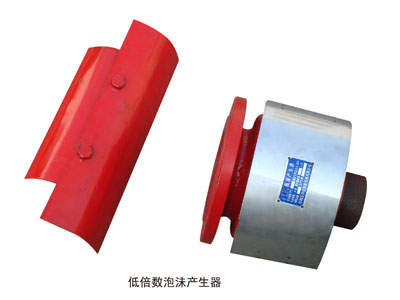

泡沫产生器主要由壳体组、泡沫喷管组和导板组三个部份构成。
当泡沫混合液流过产生器喷咀时，形成扩散的雾化射流，在其周围产生负压，从而吸入大量空气形成空气泡沫，空气泡沫通过泡沫喷管和导板输入贮罐内，沿罐壁淌下，平稳地覆盖在燃烧液面上。
空气泡沫产生器以下部分组成：1、密封玻璃2、玻璃压圈3、喷咀4、滤网5、罩板6、壳体 7、泡沫喷管组8、壳体组9、导板组
表2 尺 寸 及 重 量
型 号
尺 寸（毫米）
重量（公斤）
L
L1
L2
L3
L4
H
D
D1
D2
PC4
1000
216
220
160
60
190
ZG2″
160
165
15
PC8
1000
228
250
170
66
210
ZG21/2″
185
190
20
PC16
1000
230
400
210
98
270
ZG3″
235
260
24
PC24
1000
234
550
225
130
302
ZF4″
260
290
40
注：重量中不包括用户自行配制的管和弯头重量。
表3 泡沫喷管组用户自配件尺寸参考表
型 号
D3
D4
L5
L6
L7
L8
L9
90°弯头
PC4
130
75.5
952
108
110
30
5
21/2″
PC8
150
88.5
945
111
116
32
5
3″
PC16
200
140
918
118
122
41
5
5″
PC24
225
105
907
122
132
45
5
6″
表4 密封玻璃尺寸表
型 号
D5
D6
PC4
78
64
PC8
93
79
PC16
139
124
PC24
165
149
使用说明编辑
1、空气泡沫产生器进口标定工作压力为0.5Mpa，也可以在0.3—0.5Mpa压力范围内使用，但混合量和泡沫量相应变化。
2、从水泵上要配有PH32、PH64型空气泡沫混合器按比例输送空气泡沫液。
3、本产生器配有3%型和6%型普通空气泡沫液。
4、为防止易燃液体贮罐内气体蒸发外漏，壳体出口端必须安装密封玻璃。该玻璃一面刻有易碎裂痕，混合液流压力在0.1—0.2Mpa时即可冲碎。易碎裂痕一面应朝喷出口方向安装。
5、导板安装在贮罐内壁上，保证泡沫罐壁淌下、平稳地覆盖在燃烧液面上，以提高灭火效果。
6、空气泡沫产生器进口管孔径不得小于D所规定的尺寸。
安装保养编辑
1、空气泡沫产生器上有产品标牌，注明产品名称、型号、规格、制造日期和厂名，安装前要根据产品型号参照图2和表3所列尺寸由用户自行配制泡沫喷管组。
2、罐壁上开孔位置和尺寸参照图4和表5。
3、先将导板组装在贮罐内壁上，然后再装泡沫喷管组和壳体组，罩板应在上方。
4、安装结束后进行泡沫喷射试验一次，以观察喷射泡沫是否正常，水泵供水压力和产生器进口压力是否符合要求；管路有无渗漏现象等，最后安装好密封玻璃。
5、空气泡沫产生器整个管道必须保证畅通，要经常检查是否有堵塞现象。密封玻璃是否完好。
6、为了避免和减轻贮罐壁变形时对管道的破坏，最好在生产器进口管道中安装一段相同口径的金属软管。
表5 贮罐壁上开孔位置尺寸参考表
型号
H1
D7
D8
d/孔数
PC4
180
130
80
14/4
PC8
200
152
95
18/4
PC16
240
210
150
18/8
PC24
280
240
180
18/8
